Volumenknoten

IndikatorenAb Trader

• Kurs
• Hoch
• Tief
• Volumen

Volumenknoten

Vortag · nahe HVN darunter ±0,3 %

• HVN darüber
• LVN darüber
• LVN darunter
• HVN darunter
• nahe

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Wie Gipfel und Täler im Gebirge: Im Volumenprofil sind Gipfel Preise mit viel Handel (HVN), Täler Preise, über die der Kurs schnell hinwegging (LVN). An Gipfeln bremst er oft, durch Täler läuft er zügig.

HVN und LVN im Volumenprofil. Sucht im Volumenprofil die Gipfel und Täler: Ein HVN (High Volume Node) ist ein Preis mit mehr Volumen als die Preise darüber und darunter, ein LVN (Low Volume Node) einer mit deutlich weniger. An HVNs wurde lange gehandelt; dort bremst der Kurs oft oder pendelt. LVNs hat der Markt schnell durchlaufen; dort dreht er oft oder läuft rasch hindurch. Der Baustein nennt den nächsten HVN und LVN über und unter dem Kurs, aus dem Profil von gestern oder der letzten Kerzen. Der Ausgang „nahe“ meldet, wenn eine Kerze einem gewählten Knoten bis auf ±x % nahekommt. Beispiel: „nahe HVN darunter ±0,3 %“ meldet, wenn ein Rücksetzer bei BTC an den nächsten Preis mit viel Volumen von gestern herankommt.

So sieht das aus

• Kurs (Schluss jeder Kerze)
• Volumenprofil des Vortags
• HVN darüber
• HVN darunter
• LVN darüber und darunter
• nahe HVN darunter ±0,3 %

Zwei Tage BTC/USDT auf 1-Stunden-Kerzen. Links das Volumenprofil des ersten Tages: Seine Gipfel sind die HVN, seine Täler die LVN. Am zweiten Tag nennt der Baustein die nächsten darüber und darunter; an den Punkten kommt der Kurs dem HVN darunter bis auf ±0,3 % nahe.

Im Bild einstellen

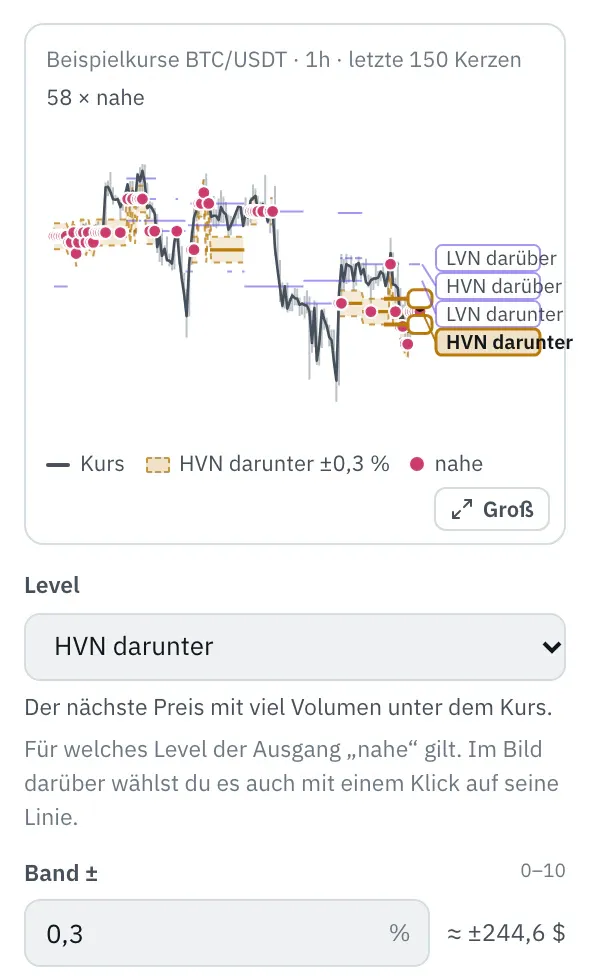

In den Eigenschaften zeigt ein Bild die Level über den letzten 150 Kerzen, rechts ihre Namen. Klick ein Level oder seinen Namen an oder wähl es mit den Pfeiltasten: Darum liegt das Band ±x % für den Ausgang „nahe“. Zieh eine Kante des Bands oder tipp die Zahl unter „Band ±“; Punkte markieren die Kerzen, die dem Level so nahe kamen. Level weit weg vom Kurs stehen mit einem Pfeil am Rand.

Mehr dazu unter Bild über dem Kurs.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Profil

Standard: Vortag

Aus welchem Volumenprofil die Knoten kommen.

• Vortag (Standard): Die Knoten im Volumenprofil von gestern. Sie stehen ab Mitternacht fest.
• Vorwoche: Die Knoten im Volumenprofil der Vorwoche, Montag bis Sonntag.
• Vormonat: Die Knoten im Volumenprofil des Vormonats.
• letzte Kerzen: Die Knoten im Profil der letzten Kerzen vor der aktuellen, so viele wie unter „Kerzen“; an jeder Kerze neu.

Kerzen

Standard: 100 · von 10 bis 500, ganze Zahl

Nur bei „letzte Kerzen“: über wie viele Kerzen das Profil reicht.

Umgebung

Standard: 3 · von 1 bis 10, ganze Zahl · unter „Mehr“

Wie viele Preisstufen darüber und darunter ein Knoten überragen (HVN) oder unterbieten (LVN) muss. Mit 3 gibt es bei 50 Stufen in den Beispielkursen gut zwei HVN und einen LVN je Tag; mit mehr bleiben nur die deutlichsten.

Preisstufen

Standard: 50 · von 10 bis 200, ganze Zahl · unter „Mehr“

In wie viele gleich hohe Stufen die Spanne der Sitzung geteilt wird. Mit 50 ist eine Stufe bei 2,5 % Tagesspanne 0,05 % hoch; mehr Stufen bringen selten mehr Genauigkeit, weil die Kerzen selbst grob sind.

Zeitzone

Standard: UTC · IANA-Zeitzone, etwa Europe/Berlin, höchstens 64 Zeichen · unter „Mehr“

In welcher Zeitzone Tag, Woche und Monat beginnen. Standard ist UTC wie bei den Tageskerzen der Börsen, in Berlin ist das 1:00 Uhr im Winter und 2:00 Uhr im Sommer. Mit Europe/Berlin beginnt der Tag um Mitternacht deutscher Zeit.

Level

Standard: HVN darunter

Für welches Level der Ausgang „nahe“ gilt. Im Bild darüber wählst du es auch mit einem Klick auf seine Linie.

• HVN darüber: Der nächste Preis mit viel Volumen über dem Kurs.
• LVN darüber: Der nächste Preis mit wenig Volumen über dem Kurs.
• LVN darunter: Der nächste Preis mit wenig Volumen unter dem Kurs.
• HVN darunter (Standard): Der nächste Preis mit viel Volumen unter dem Kurs.

Band ±

Standard: 0,3 % · von 0 bis 10 %

Wie nah eine Kerze dem Level kommen muss, in Prozent des Levels: „nahe“ ist wahr, sobald Hoch oder Tief der Kerze ins Band reichen. 0,3 heißt 0,3 % darüber und darunter, bei einem Level von 80.000 $ also 240 $. Mit 0 zählt nur eine Kerze, die das Level selbst berührt.

Beispiel

Ein Push, wenn ein Rücksetzer bis auf ±0,3 % an den nächsten Preis mit viel Volumen von gestern unter dem Kurs herankommt.

So verbindest du die Bausteine:

1. Kerze (Kurs) → Volumenknoten (Kurs)
2. Kerze (Hoch) → Volumenknoten (Hoch)
3. Kerze (Tief) → Volumenknoten (Tief)
4. Kerze (Volumen) → Volumenknoten (Volumen)
5. Volumenknoten (nahe) → Push (Auslöser)

Auf dem Board steht: Vortag · nahe HVN darunter ±0,3 %

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

volume-nodes.json

{
  "name": "Beispiel: Volumenknoten",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "BTC/USDT", "timeframe": "1h" } },
    { "id": "n1", "type": "core.volume-nodes", "position": { "x": 260, "y": 40 }, "settings": {} },
    { "id": "p1", "type": "core.push", "position": { "x": 480, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "n1.close" },
    { "from": "c1.high", "to": "n1.high" },
    { "from": "c1.low", "to": "n1.low" },
    { "from": "c1.volume", "to": "n1.volume" },
    { "from": "n1.near", "to": "p1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Kurs	Zahlenreihe	Pflicht
Eingang	Hoch	Zahlenreihe	Pflicht
Eingang	Tief	Zahlenreihe	Pflicht
Eingang	Volumen	Zahlenreihe	Pflicht
Ausgang	HVN darüber	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	LVN darüber	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	LVN darunter	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	HVN darunter	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	nahe	Signal (wahr/falsch)	–

Gut zu wissen

• In Nachrichten heißen die Werte „HVN darüber Vortag“, „LVN darüber Vortag“, „LVN darunter Vortag“, „HVN darunter Vortag“.
• Vorlauf mit den Standardwerten: 48 Kerzen (so viele Kerzen lädt das Replay zusätzlich, bevor der Wert verlässlich ist).
• Findet sich in der Suche auch unter: hvn, lvn, volumenknoten, high volume node, low volume node, volumenprofil, gipfel, tal, unterstützung, widerstand.

Technische Angaben

Profil wie im Baustein Volumenprofil (Sitzung davor) bzw. rollierendes Profil (Kerzen vor der aktuellen). HVN: eine Stufe mit mehr Volumen als die „Umgebung“ Stufen darunter und mindestens so viel wie die darüber (am Rand so viele, wie es gibt) und mindestens dem Durchschnitt aller Stufen. LVN: eine Stufe mit weniger Volumen als die „Umgebung“ Stufen darunter und höchstens so viel wie die darüber, mit vollen Stufen auf beiden Seiten und höchstens dem halben Durchschnitt. Ein Knoten liegt in der Mitte seiner Stufe. Darüber: über dem Schluss, darunter: höchstens beim Schluss.

• Typ in der Chain: core.volume-nodes · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: basis (Profil), length (Kerzen), reach (Umgebung), rows (Preisstufen), timezone (Zeitzone), level (Level), width (Band ±)
• Pins in der Chain: Eingang close, high, low, volume · Ausgang hvnAbove, lvnAbove, lvnBelow, hvnBelow, near
• Referenztests im Manifest: 1 (mit festen Kursdaten: 500 Kerzen zu 1h)
