Keltner-Kanal

Indikatoren

• Kurs
• Hoch
• Tief

Keltner-Kanal

20 Kerzen · Breite 2

• Oben
• Mitte
• Unten

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Kanal aus Durchschnitt und üblicher Spanne. Legt einen Kanal um den Durchschnitt der letzten Kerzen. Die Breite richtet sich nach der üblichen Spanne der Kerzen (ATR), deshalb verläuft der Kanal ruhiger als die Bollinger-Bänder. Schließt der Kurs außerhalb, ist er für seine übliche Bewegung weit gelaufen; oft beginnt so ein starker Trend. Beispiel: „Kurs kreuzt oberes Keltner-Band nach oben“ meldet einen Ausbruch nach oben.

So sieht das aus

• Kurs (Schluss jeder Kerze)
• Kanal (Breite 2 × ATR 10)
• Mitte (EMA 20)
• kreuzt das obere Band nach oben

BTC/USDT mit Keltner-Kanal: der EMA 20 in der Mitte, die Bänder im Abstand 2 × ATR 10. Weil sich die Breite nach der üblichen Spanne der Kerzen richtet, verläuft der Kanal ruhiger als die Bollinger-Bänder. An den Punkten schließt der Kurs über dem oberen Band, ein Ausbruch nach oben.

Im Bild einstellen

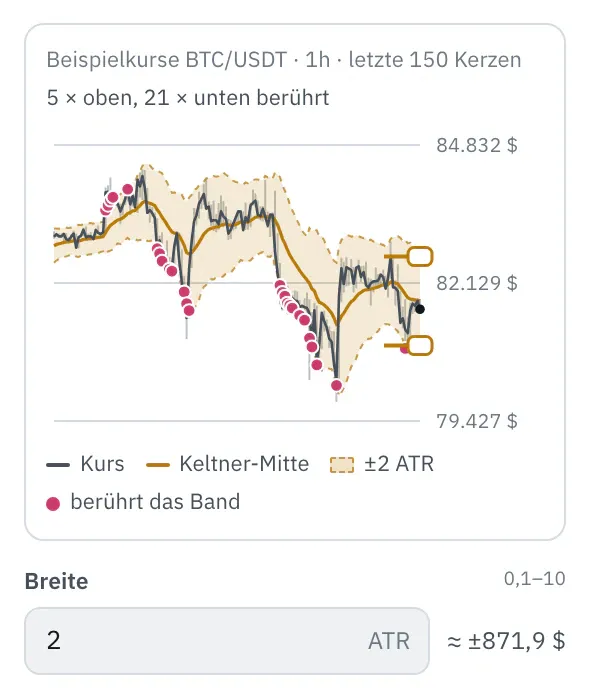

In den Eigenschaften zeigt ein Bild die letzten 150 Kerzen mit der Mitte und dem Band, gerechnet mit deinen Einstellungen. Zieh eine Kante, um die Breite in Vielfachen der ATR zu ändern, oder tipp sie; daneben steht, wie weit das Band an der letzten Kerze in Dollar reicht. Punkte markieren, wo Hoch oder Tief einer Kerze das Band berühren, oben steht, wie oft.

Mehr dazu unter Bild über dem Kurs.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Kerzen

Standard: 20 · von 1 bis 500, ganze Zahl

Über wie viele Kerzen der Durchschnitt in der Mitte rechnet. 20 ist der übliche Wert.

Breite

Standard: 2 ATR · von 0,1 bis 10 ATR

Wie weit die Bänder von der Mitte entfernt liegen, als Vielfaches der ATR. 2 ist üblich. Mit 1,5 erreicht der Kurs die Bänder öfter, mit 3 nur bei sehr starken Bewegungen.

ATR-Kerzen

Standard: 10 · von 1 bis 500, ganze Zahl

Über wie viele Kerzen die übliche Spanne (ATR) gemessen wird, nach der sich die Breite richtet. 10 ist der übliche Wert.

Durchschnitt

Standard: EMA · neue Kerzen zählen mehr · unter „Mehr“

Wie die Mitte gerechnet wird. Im Zweifel EMA nehmen.

• EMA · neue Kerzen zählen mehr (Standard): Exponentieller Durchschnitt: Folgt dem Kurs schneller. Die übliche Wahl.
• SMA · jede Kerze zählt gleich: Einfacher Durchschnitt: Ruhiger, reagiert aber später auf Wenden.

Beispiel

Ein Ausbruch: Der Kurs kreuzt das obere Keltner-Band nach oben.

So verbindest du die Bausteine:

1. Kerze (Kurs) → Keltner-Kanal (Kurs)
2. Kerze (Hoch) → Keltner-Kanal (Hoch)
3. Kerze (Tief) → Keltner-Kanal (Tief)
4. Kerze (Kurs) → Vergleich A/B (A)
5. Keltner-Kanal (Oben) → Vergleich A/B (B)
6. Vergleich A/B (wahr/falsch) → Telegram (Auslöser)

Auf dem Board steht: 20 Kerzen · Breite 2

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

keltner.json

{
  "name": "Beispiel: Keltner-Kanal",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "BTC/USDT", "timeframe": "1h" } },
    { "id": "e1", "type": "core.keltner", "position": { "x": 260, "y": 40 }, "settings": {} },
    { "id": "k1", "type": "core.compare-ab", "position": { "x": 480, "y": 40 }, "settings": { "operator": "crossesAbove" } },
    { "id": "t1", "type": "core.telegram", "position": { "x": 700, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "e1.close" },
    { "from": "c1.high", "to": "e1.high" },
    { "from": "c1.low", "to": "e1.low" },
    { "from": "c1.close", "to": "k1.a" },
    { "from": "e1.upper", "to": "k1.b" },
    { "from": "k1.out", "to": "t1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Kurs	Zahlenreihe	Pflicht
Eingang	Hoch	Zahlenreihe	Pflicht
Eingang	Tief	Zahlenreihe	Pflicht
Ausgang	Oben	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Mitte	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Unten	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“

Gut zu wissen

• In Nachrichten heißen die Werte „oberes Keltner-Band“, „Keltner-Mitte“, „unteres Keltner-Band“.
• Vorlauf mit den Standardwerten: 101 Kerzen (so viele Kerzen lädt das Replay zusätzlich, bevor der Wert verlässlich ist).
• Findet sich in der Suche auch unter: kanal, band, ausbruch, atr, volatilität.

Technische Angaben

Mitte als EMA oder SMA des Schlusskurses, Bänder im Abstand Breite × ATR (RMA der True Range); dieselben Werte wie der eingebaute Indikator Keltner Channels von TradingView mit dem Bandstil Average True Range.

• Typ in der Chain: core.keltner · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: length (Kerzen), mult (Breite), atrLength (ATR-Kerzen), kind (Durchschnitt)
• Pins in der Chain: Eingang close, high, low · Ausgang upper, middle, lower
• Referenztests im Manifest: 1 (mit festen Kursdaten: 500 Kerzen zu 1h)
