Marktstruktur

Indikatoren

• Kurs
• Hoch
• Tief

Marktstruktur

10 Kerzen davor · 10 danach

• BOS nach oben
• BOS nach unten
• CHoCH nach oben
• CHoCH nach unten
• Trend aufwärts
• Trend abwärts
• Level des Bruchs

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Trend, BOS und CHoCH aus Swings. Liest den Trend aus den Swings: Schließt der Kurs über dem letzten bestätigten Swing-Hoch, ist die Struktur nach oben gebrochen, schließt er unter dem letzten Swing-Tief, nach unten. Geht der Bruch in Richtung des Trends, ist es ein Bruch der Struktur (BOS); geht er gegen den Trend, ein Wechsel des Charakters (CHoCH), oft das erste Zeichen einer Wende. Ein Swing zählt erst, wenn die Kerzen danach ihn bestätigt haben, deshalb bricht ein ganz frisches Hoch noch keine Struktur. Beispiel: CHoCH nach oben auf 4-Stunden-Kerzen meldet, wenn BTC nach einem Abwärtstrend zum ersten Mal über dem letzten tieferen Hoch schließt.

So sieht das aus

• Bruch nach oben
• Bruch nach unten
• Swing noch nicht bestätigt
• nächster Bruch
• Trend

Kerzen von BTC/USDT mit der Marktstruktur aus Swings mit je 10 Kerzen davor und danach. Jede Linie beginnt am Swing; gepunktet ist sie, bis die 10 Kerzen danach ihn bestätigt haben, erst dann kann ein Schluss jenseits davon die Struktur brechen. Ein Bruch in Richtung des Trends ist ein BOS, einer dagegen ein CHoCH. Der Streifen unten zeigt den Trend nach dem letzten Bruch.

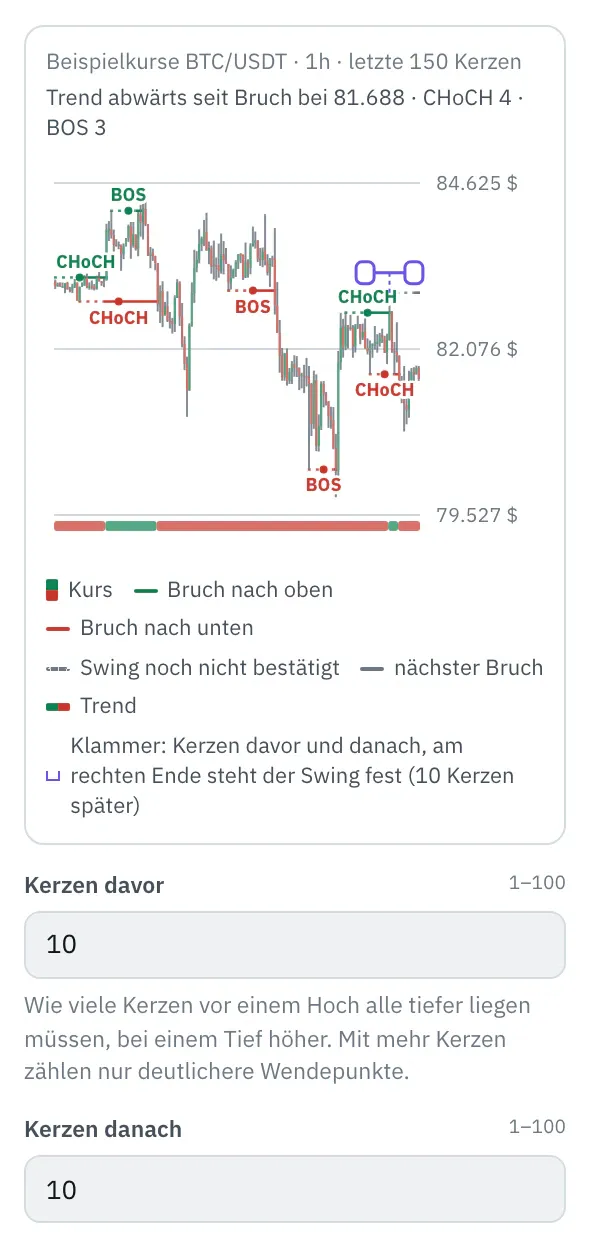

Im Bild einstellen

In den Eigenschaften zeigt ein Bild die letzten 150 Kerzen und darüber, was der Baustein mit deinen Einstellungen erkennt; gepunktet oder gestrichelt ist, was er zu dem Zeitpunkt noch nicht wusste. Zieh die Enden der Klammer am jüngsten Swing, um „Kerzen davor“ und „Kerzen danach“ zu ändern; am rechten Ende steht der Swing fest. Oben steht der Stand an der letzten Kerze, das Bild folgt jeder Einstellung sofort.

Mehr dazu unter Smart Money und Bild über dem Kurs.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Kerzen davor

Standard: 10 · von 1 bis 100, ganze Zahl

Wie viele Kerzen vor einem Hoch alle tiefer liegen müssen, bei einem Tief höher. Mit mehr Kerzen zählen nur deutlichere Wendepunkte.

Kerzen danach

Standard: 10 · von 1 bis 100, ganze Zahl

Wie viele Kerzen nach einem Hoch nicht höher steigen dürfen, bis es als Swing feststeht. Erst dann zählt es hier, so viele Kerzen später; mit weniger Kerzen zählt es früher, aber es zählen auch kleinere Wendepunkte.

Bruch durch

Standard: Schlusskurs

Womit der Kurs einen Swing brechen muss: mit dem Schlusskurs oder schon mit dem Docht.

• Schlusskurs (Standard): Die Kerze muss jenseits des Swings schließen. Ein Docht darüber allein zählt nicht; so bleiben kurze Ausflüge außen vor.
• Docht: Schon ein Hoch über dem Swing-Hoch, ein Tief unter dem Swing-Tief zählt. Meldet früher, auch bei Ausbrüchen, die gleich wieder zurückfallen.

Beispiel

Meldet einen Wechsel des Charakters nach oben: Nach einem Abwärtstrend schließt der Kurs zum ersten Mal über dem letzten bestätigten Swing-Hoch.

So verbindest du die Bausteine:

1. Kerze (Kurs) → Marktstruktur (Kurs)
2. Kerze (Hoch) → Marktstruktur (Hoch)
3. Kerze (Tief) → Marktstruktur (Tief)
4. Marktstruktur (CHoCH nach oben) → Telegram (Auslöser)

Auf dem Board steht: 10 Kerzen davor · 10 danach

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

structure.json

{
  "name": "Beispiel: Marktstruktur",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "BTC/USDT", "timeframe": "1h" } },
    { "id": "s1", "type": "core.structure", "position": { "x": 260, "y": 40 }, "settings": {} },
    { "id": "t1", "type": "core.telegram", "position": { "x": 480, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "s1.close" },
    { "from": "c1.high", "to": "s1.high" },
    { "from": "c1.low", "to": "s1.low" },
    { "from": "s1.chochUp", "to": "t1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Kurs	Zahlenreihe	Pflicht
Eingang	Hoch	Zahlenreihe	Pflicht
Eingang	Tief	Zahlenreihe	Pflicht
Ausgang	BOS nach oben	Signal (wahr/falsch)	–
Ausgang	BOS nach unten	Signal (wahr/falsch)	–
Ausgang	CHoCH nach oben	Signal (wahr/falsch)	–
Ausgang	CHoCH nach unten	Signal (wahr/falsch)	–
Ausgang	Trend aufwärts	Signal (wahr/falsch)	–
Ausgang	Trend abwärts	Signal (wahr/falsch)	–
Ausgang	Level des Bruchs	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“

Gut zu wissen

• In Nachrichten heißt der Wert „Marktstruktur 10 · 10“.
• Vorlauf mit den Standardwerten: 1.020 Kerzen (so viele Kerzen lädt das Replay zusätzlich, bevor der Wert verlässlich ist).
• Findet sich in der Suche auch unter: marktstruktur, struktur, bos, choch, bruch der struktur, wechsel des charakters, trendwende, smart money, smc, swing.

Technische Angaben

Swings wie beim Baustein Swing-Punkte; verfolgt wird das jüngste bestätigte Swing-Hoch und -Tief, jedes höchstens 500 Kerzen nach seinem Hoch oder Tief und höchstens einmal gebrochen. Bruch nach oben: Schluss (mit „Docht“ das Hoch) über dem Swing-Hoch. CHoCH, wenn der letzte Bruch in den 500 Kerzen davor in die andere Richtung ging, sonst BOS; ohne Bruch davor gibt es keinen Trend. Der Trend folgt dem letzten Bruch und gilt bis zu 500 Kerzen. Bricht eine Kerze mit dem Docht beide Seiten, gilt die Seite, auf der sie schließt (ab der Mitte beider Levels aufwärts).

• Typ in der Chain: core.structure · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: left (Kerzen davor), right (Kerzen danach), trigger (Bruch durch)
• Pins in der Chain: Eingang close, high, low · Ausgang bosUp, bosDown, chochUp, chochDown, bullish, bearish, level
• Referenztests im Manifest: 1 (mit festen Kursdaten: 500 Kerzen zu 1h)
