S/R-Zonen

Indikatoren

• Kurs
• Hoch
• Tief

S/R-Zonen

0,5 % · ab 3 Swings · 300 Kerzen

• Ausbruch über Zone
• Ausbruch unter Zone
• Schluss in Zone
• Unterstützung oben
• Unterstützung unten
• Widerstand oben
• Widerstand unten

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Unterstützung und Widerstand aus Swings. Findet Preiszonen, an denen der Kurs mehrmals gedreht hat: Liegen mehrere Swing-Hochs und -Tiefs nah beieinander, bilden sie eine Zone, und je mehr Swings, desto stärker ist sie. Zonen unter dem Kurs sind Unterstützung, Zonen darüber Widerstand. Der Baustein meldet, wenn der Kurs über oder unter eine Zone ausbricht oder in einer schließt, und nennt die nächste Unterstützung und den nächsten Widerstand. Die Zonen entstehen bei jeder Kerze neu aus den bestätigten Swings. Beispiel: „Ausbruch über Zone“ meldet, wenn SOL über einer Zone schließt, an der er mindestens dreimal gedreht hat.

So sieht das aus

• Unterstützung, Zahl der Swings
• Widerstand
• Swing in einer Zone

Kerzen von BTC/USDT mit den Zonen, die der Baustein nach der letzten Kerze sieht: Swing-Hochs und -Tiefs (Swings 5 · 5) der letzten 300 Kerzen, die höchstens 0,5 % auseinanderliegen, bilden eine Zone, wenn es mindestens drei sind. Die Zahl nennt die Swings darin. Grün ist Unterstützung unter dem Kurs, rot Widerstand darüber. An jeder Kerze entstehen die Zonen neu aus den Swings, die bis dahin bestätigt sind.

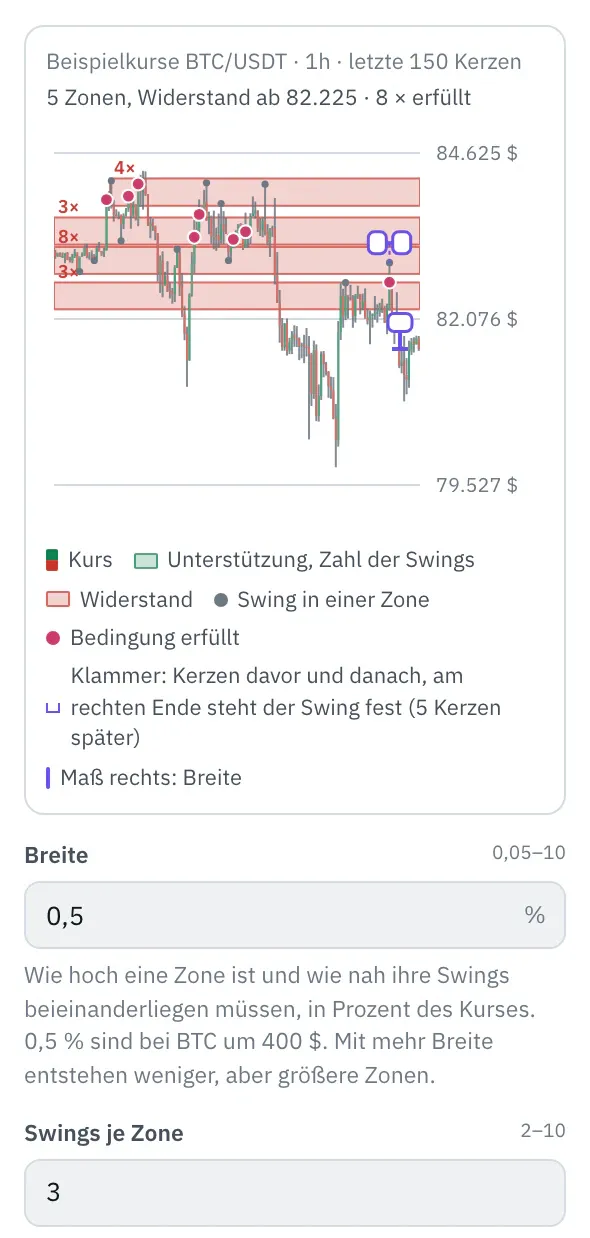

Im Bild einstellen

In den Eigenschaften zeigt ein Bild die letzten 150 Kerzen und darüber, was der Baustein mit deinen Einstellungen erkennt; gepunktet oder gestrichelt ist, was er zu dem Zeitpunkt noch nicht wusste. Das Maß am rechten Rand zeigt „Breite“; zieh es senkrecht. Zieh die Enden der Klammer am jüngsten Swing, um „Kerzen davor“ und „Kerzen danach“ zu ändern; am rechten Ende steht der Swing fest. Oben steht der Stand an der letzten Kerze, das Bild folgt jeder Einstellung sofort.

Mehr dazu unter Smart Money und Bild über dem Kurs.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Breite

Standard: 0,5 % · von 0,05 bis 10 %

Wie hoch eine Zone ist und wie nah ihre Swings beieinanderliegen müssen, in Prozent des Kurses. 0,5 % sind bei BTC um 400 $. Mit mehr Breite entstehen weniger, aber größere Zonen.

Swings je Zone

Standard: 3 · von 2 bis 10, ganze Zahl

Wie viele Swings eine Zone mindestens braucht. Mit 2 entstehen viele Zonen, mit 3 oder mehr nur die, an denen der Kurs öfter gedreht hat.

Kerzen zurück

Standard: 300 · von 20 bis 500, ganze Zahl

Aus wie vielen Kerzen die Swings kommen. 300 Stundenkerzen sind 12,5 Tage; ältere Wendepunkte zählen nicht mehr.

Kerzen davor

Standard: 5 · von 2 bis 100, ganze Zahl

Wie viele Kerzen vor einem Hoch alle tiefer liegen müssen, bei einem Tief höher. Mit mehr Kerzen zählen nur deutlichere Wendepunkte.

Kerzen danach

Standard: 5 · von 2 bis 100, ganze Zahl

Wie viele Kerzen nach einem Hoch nicht höher steigen dürfen, bis es als Swing feststeht. Erst dann zählt es hier, so viele Kerzen später; mit weniger Kerzen zählt es früher, aber es zählen auch kleinere Wendepunkte.

Beispiel

Meldet, wenn der Kurs über einer Zone schließt, an der er mindestens dreimal gedreht hat.

So verbindest du die Bausteine:

1. Kerze (Kurs) → S/R-Zonen (Kurs)
2. Kerze (Hoch) → S/R-Zonen (Hoch)
3. Kerze (Tief) → S/R-Zonen (Tief)
4. S/R-Zonen (Ausbruch über Zone) → Telegram (Auslöser)

Auf dem Board steht: 0,5 % · ab 3 Swings · 300 Kerzen

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

sr-zones.json

{
  "name": "Beispiel: S/R-Zonen",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "BTC/USDT", "timeframe": "1h" } },
    { "id": "z1", "type": "core.sr-zones", "position": { "x": 260, "y": 40 }, "settings": {} },
    { "id": "t1", "type": "core.telegram", "position": { "x": 480, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "z1.close" },
    { "from": "c1.high", "to": "z1.high" },
    { "from": "c1.low", "to": "z1.low" },
    { "from": "z1.breakUp", "to": "t1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Kurs	Zahlenreihe	Pflicht
Eingang	Hoch	Zahlenreihe	Pflicht
Eingang	Tief	Zahlenreihe	Pflicht
Ausgang	Ausbruch über Zone	Signal (wahr/falsch)	–
Ausgang	Ausbruch unter Zone	Signal (wahr/falsch)	–
Ausgang	Schluss in Zone	Signal (wahr/falsch)	–
Ausgang	Unterstützung oben	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Unterstützung unten	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Widerstand oben	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Widerstand unten	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“

Gut zu wissen

• In Nachrichten heißen die Werte „Unterstützung oben 0,5 %“, „Unterstützung unten 0,5 %“, „Widerstand oben 0,5 %“, „Widerstand unten 0,5 %“.
• Vorlauf mit den Standardwerten: 311 Kerzen (so viele Kerzen lädt das Replay zusätzlich, bevor der Wert verlässlich ist).
• Findet sich in der Suche auch unter: unterstützung, widerstand, support, resistance, zone, level, ausbruch, swing, smart money, smc.

Technische Angaben

Swings wie beim Baustein Swing-Punkte, deren Hoch oder Tief höchstens „Kerzen zurück“ zurückliegt. Swings, deren Werte höchstens „Breite“ Prozent auseinanderliegen, bilden eine Zone: zuerst die mit den meisten Swings (bei gleich vielen die mit dem jüngsten, dann die tiefere), dann aus den übrigen die nächste ohne Überschneidung, solange eine Zone mindestens „Swings je Zone“ hat. Jede Zone ist „Breite“ Prozent hoch um die Mitte ihrer Swings. Unterstützung: die nächste Zone, deren Mitte nicht über dem Schluss liegt, Widerstand die nächste darüber. Ausbruch: Schluss über einer Zone der Kerze davor, wenn der Schluss davor nicht darüber lag.

• Typ in der Chain: core.sr-zones · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: width (Breite), touches (Swings je Zone), lookback (Kerzen zurück), left (Kerzen davor), right (Kerzen danach)
• Pins in der Chain: Eingang close, high, low · Ausgang breakUp, breakDown, inZone, supportHigh, supportLow, resistanceHigh, resistanceLow
• Referenztests im Manifest: 1 (mit festen Kursdaten: 500 Kerzen zu 1h)
