Innere und Swing-Struktur

IndikatorenAb Trader

• Kurs
• Hoch
• Tief

Innere und Swing-Struktur

innen 5 · Swing 20

• Swing: BOS nach oben
• Swing: BOS nach unten
• Swing: CHoCH nach oben
• Swing: CHoCH nach unten
• innen: BOS nach oben
• innen: BOS nach unten
• innen: CHoCH nach oben
• innen: CHoCH nach unten
• Swing-Trend aufwärts
• Swing-Trend abwärts
• Fortsetzung nach oben
• Fortsetzung nach unten
• Level Swing-Bruch
• Level innerer Bruch

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Wie Wellen auf der Flut: Die Swing-Struktur zeigt, ob das Wasser insgesamt steigt, die innere Struktur die kleinen Wellen darauf. Dreht eine Welle wieder mit der Flut, geht es oft weiter.

Kleine und große Marktstruktur zugleich. Liest die Marktstruktur zweimal aus denselben Kerzen: außen aus großen Swings (Standard 20 Kerzen davor und danach), innen aus kleinen (5). Die Swing-Struktur gibt den Trend, die innere zeigt die Rücksetzer darin. Für beide gibt es BOS (Bruch in Trendrichtung) und CHoCH (erster Bruch gegen den Trend) wie beim Baustein Marktstruktur. „Fortsetzung nach oben“ meldet, wenn im Swing-Aufwärtstrend die innere Struktur nach einem Rücksetzer wieder nach oben bricht (ein innerer CHoCH nach oben); viele lesen das als Zeichen, dass der große Trend weiterläuft. Beispiel: „Fortsetzung nach oben“ an Telegram meldet bei ETH auf Stundenkerzen den Moment, in dem ein Rücksetzer im Aufwärtstrend endet.

So sieht das aus

• Swing-Bruch nach oben, BOS oder CHoCH
• Swing-Bruch nach unten
• innerer Bruch, iBOS oder iCHoCH
• Swing-Trend

Kerzen von BTC/USDT mit zwei Marktstrukturen: außen aus Swings mit 20 Kerzen davor und danach (Linien mit BOS und CHoCH), innen aus Swings mit 5 (Marken iBOS und iCHoCH). Der Streifen zeigt den Swing-Trend. Eine Fortsetzung meldet der Baustein, wenn die innere Struktur in Richtung des Swing-Trends dreht: nach einem Rücksetzer im Aufwärtstrend ein innerer CHoCH nach oben.

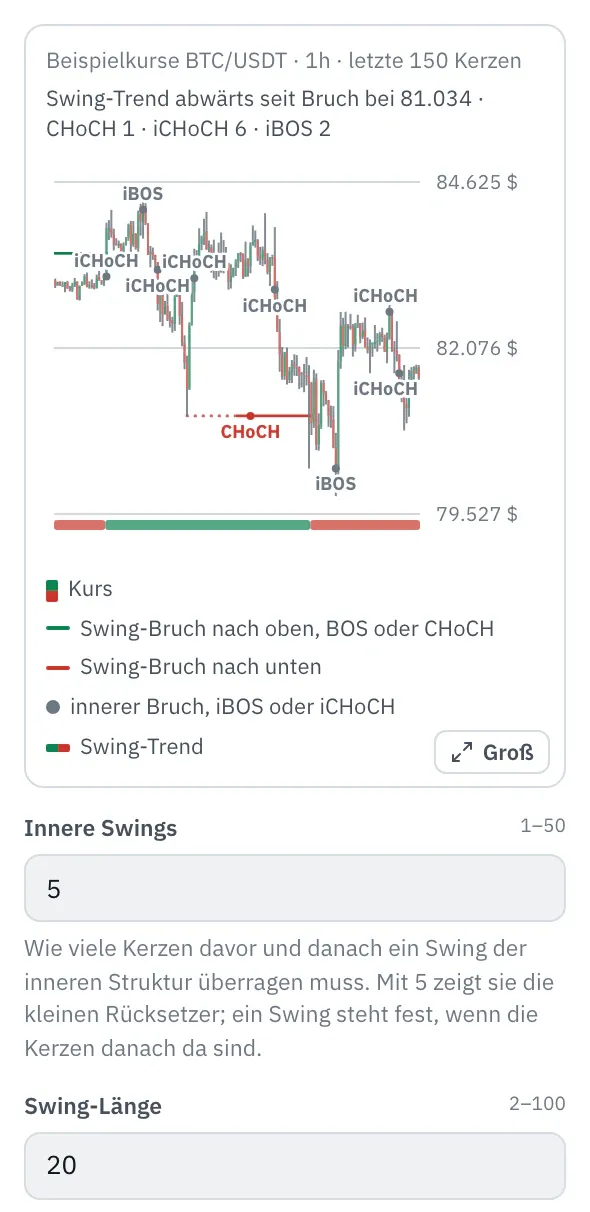

Im Bild einstellen

In den Eigenschaften zeigt ein Bild die letzten 150 Kerzen und darüber, was der Baustein mit deinen Einstellungen erkennt; gepunktet oder gestrichelt ist, was er zu dem Zeitpunkt noch nicht wusste. Oben steht der Stand an der letzten Kerze, das Bild folgt jeder Einstellung sofort.

Mehr dazu unter Smart Money und Bild über dem Kurs.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Innere Swings

Standard: 5 · von 1 bis 50, ganze Zahl

Wie viele Kerzen davor und danach ein Swing der inneren Struktur überragen muss. Mit 5 zeigt sie die kleinen Rücksetzer; ein Swing steht fest, wenn die Kerzen danach da sind.

Swing-Länge

Standard: 20 · von 2 bis 100, ganze Zahl

Wie viele Kerzen davor und danach ein Swing der großen Struktur überragen muss. 20 Stundenkerzen sind knapp ein Tag; mit 50 bleiben nur die großen Wenden, die aber erst 50 Kerzen später feststehen.

Bruch durch

Standard: Schlusskurs

Womit der Kurs einen Swing brechen muss, für beide Strukturen.

• Schlusskurs (Standard): Die Kerze muss jenseits des Swings schließen. Ein Docht darüber allein zählt nicht; so bleiben kurze Ausflüge außen vor.
• Docht: Schon ein Hoch über dem Swing-Hoch, ein Tief unter dem Swing-Tief zählt. Meldet früher, auch bei Ausbrüchen, die gleich wieder zurückfallen.

Beispiel

Meldet, wenn im Swing-Aufwärtstrend ein Rücksetzer endet: Die innere Struktur bricht wieder nach oben, mit dem großen Trend.

So verbindest du die Bausteine:

1. Kerze (Kurs) → Innere und Swing-Struktur (Kurs)
2. Kerze (Hoch) → Innere und Swing-Struktur (Hoch)
3. Kerze (Tief) → Innere und Swing-Struktur (Tief)
4. Innere und Swing-Struktur (Fortsetzung nach oben) → Telegram (Auslöser)

Auf dem Board steht: innen 5 · Swing 20

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

structure-dual.json

{
  "name": "Beispiel: Innere und Swing-Struktur",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "ETH/USDT", "timeframe": "1h" } },
    { "id": "s1", "type": "core.structure-dual", "position": { "x": 260, "y": 40 }, "settings": {} },
    { "id": "t1", "type": "core.telegram", "position": { "x": 480, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "s1.close" },
    { "from": "c1.high", "to": "s1.high" },
    { "from": "c1.low", "to": "s1.low" },
    { "from": "s1.continuationUp", "to": "t1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Kurs	Zahlenreihe	Pflicht
Eingang	Hoch	Zahlenreihe	Pflicht
Eingang	Tief	Zahlenreihe	Pflicht
Ausgang	Swing: BOS nach oben	Signal (wahr/falsch)	–
Ausgang	Swing: BOS nach unten	Signal (wahr/falsch)	–
Ausgang	Swing: CHoCH nach oben	Signal (wahr/falsch)	–
Ausgang	Swing: CHoCH nach unten	Signal (wahr/falsch)	–
Ausgang	innen: BOS nach oben	Signal (wahr/falsch)	–
Ausgang	innen: BOS nach unten	Signal (wahr/falsch)	–
Ausgang	innen: CHoCH nach oben	Signal (wahr/falsch)	–
Ausgang	innen: CHoCH nach unten	Signal (wahr/falsch)	–
Ausgang	Swing-Trend aufwärts	Signal (wahr/falsch)	–
Ausgang	Swing-Trend abwärts	Signal (wahr/falsch)	–
Ausgang	Fortsetzung nach oben	Signal (wahr/falsch)	–
Ausgang	Fortsetzung nach unten	Signal (wahr/falsch)	–
Ausgang	Level Swing-Bruch	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“
Ausgang	Level innerer Bruch	Zahlenreihe	erscheint in Nachrichten als Kurs, etwa „81.616 $“

Gut zu wissen

• In Nachrichten heißen die Werte „Level des Swing-Bruchs 5 · 20“, „Level des inneren Bruchs 5 · 20“.
• Vorlauf mit den Standardwerten: 1.040 Kerzen (so viele Kerzen lädt das Replay zusätzlich, bevor der Wert verlässlich ist).
• Findet sich in der Suche auch unter: marktstruktur, innere struktur, swing struktur, internal structure, bos, choch, fortsetzung, rücksetzer, smart money, smc.

Technische Angaben

Zwei Marktstrukturen wie im Baustein Marktstruktur, mit Swings aus „Innere Swings“ und „Swing-Länge“ Kerzen davor und danach, jeweils höchstens 500 Kerzen. Fortsetzung nach oben: innerer CHoCH nach oben an einer Kerze, an der der Swing-Trend aufwärts zeigt; nach unten spiegelbildlich. Die Level nennen den Swing des letzten Bruchs, solange sein Trend gilt.

• Typ in der Chain: core.structure-dual · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: inner (Innere Swings), swing (Swing-Länge), trigger (Bruch durch)
• Pins in der Chain: Eingang close, high, low · Ausgang swingBosUp, swingBosDown, swingChochUp, swingChochDown, innerBosUp, innerBosDown, innerChochUp, innerChochDown, bullish, bearish, continuationUp, continuationDown, swingLevel, innerLevel
• Referenztests im Manifest: 1 (mit festen Kursdaten: 500 Kerzen zu 1h)
