Trendkanal

IndikatorenAb Pro

• Wert

Trendkanal

steigt · 81.604 → 82.805 · Breite 1.690

• Oben
• Mitte
• Unten

So sieht der Baustein auf dem Board aus: links die Eingänge, rechts die Ausgänge.

Wie zwei Leitplanken an einer Straße: Du legst die eine an zwei Punkte, die andere parallel daneben. Solange der Kurs dazwischen fährt, bleibt es ruhig; bricht er aus, kann sich die Chain melden.

Zwei parallele Linien im Chart. Zwei parallele Linien, die du im Chart zeichnest: die erste durch zwei Punkte, etwa zwei Tiefs, die zweite im Abstand darüber oder darunter, etwa durch das Hoch dazwischen. Ab dem ersten Punkt laufen beide nach rechts weiter, auf Wunsch auch nach links. Mit einem Bereich meldet sich die Chain, wenn der Kurs den Kanal verlässt. Beispiel: „Kurs verlässt den Bereich zwischen unterer und oberer Kanallinie“ meldet den Ausbruch nach oben wie nach unten.

So sieht das aus

• Kurs (Schluss jeder Kerze)
• Trendkanal
• Mitte
• Punkte der unteren Linie
• Kurs verlässt den Kanal

BTC/USDT auf 1-Stunden-Kerzen mit einem Trendkanal: die untere Linie durch zwei Tiefs, die obere parallel durch das höchste Hoch dazwischen. Zwei Tage läuft der Kurs darin; am Punkt schließt er unter dem Kanal, dort meldet „Kurs verlässt den Bereich“ den Ausbruch.

Im Bild einstellen

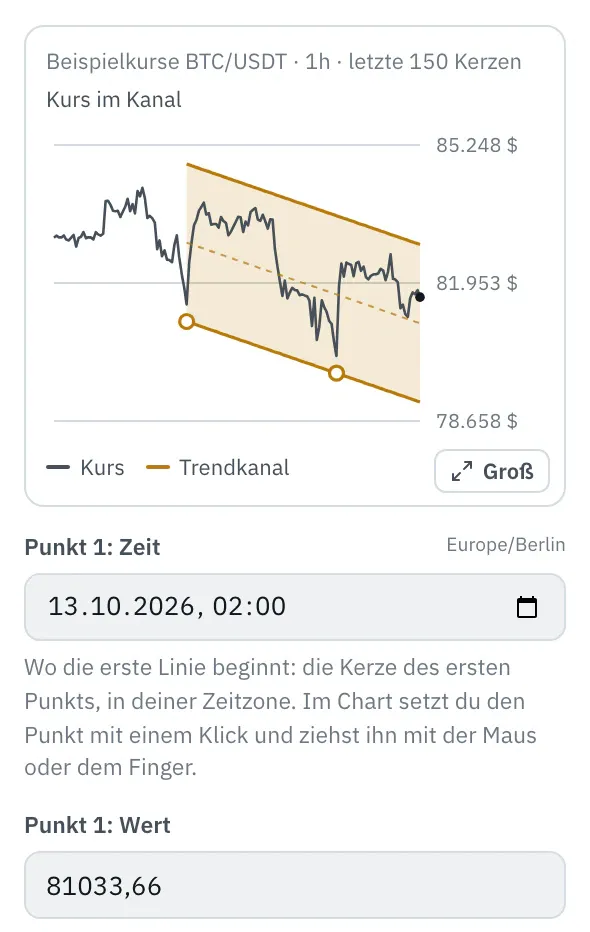

In den Eigenschaften zeigt ein Bild die letzten 150 Kerzen mit dem Kanal: die erste Linie mit ihren Punkten, die zweite parallel dazu, dazwischen eine Fläche und gestrichelt die Mitte. Oben steht, ob der Kurs an der letzten Kerze im Kanal liegt oder wie weit darüber oder darunter. Gezeichnet und gezogen wird im Chart: „Groß“ öffnet ihn, einen Trendkanal ohne Punkte zeichnest du dort mit „Kanal im Chart zeichnen“. Zeit und Wert der Punkte und den Abstand kannst du auch in den Feldern tippen.

Mehr dazu unter Trendkanal zeichnen.

Einstellungen

Die Einstellungen stehen rechts unter „Eigenschaften“, sobald du den Baustein auf dem Board anklickst. Unter jedem Feld steht dieselbe Erklärung wie hier.

Punkt 1: Zeit

Standard: leer · Zeitpunkt, im Editor in deiner Zeitzone, gespeichert in UTC, muss vor dem Aktivieren ausgefüllt sein

Wo die erste Linie beginnt: die Kerze des ersten Punkts, in deiner Zeitzone. Im Chart setzt du den Punkt mit einem Klick und ziehst ihn mit der Maus oder dem Finger.

Punkt 1: Wert

Standard: 0

Der Wert am ersten Punkt, meist ein Kurs wie 84.120, etwa ein Tief.

Punkt 2: Zeit

Standard: leer · Zeitpunkt, im Editor in deiner Zeitzone, gespeichert in UTC, muss vor dem Aktivieren ausgefüllt sein

Die Kerze des zweiten Punkts. Die erste Linie läuft durch beide Punkte.

Punkt 2: Wert

Standard: 0

Der Wert am zweiten Punkt, etwa das nächste Tief. Höher als der erste heißt, der Kanal steigt.

Abstand der zweiten Linie

Standard: 0

Wie weit die zweite Linie neben der ersten liegt, in der Einheit des Werts: plus darüber, minus darunter, etwa 1500 für 1.500 $ über der ersten Linie. Im Chart setzt du ihn mit dem dritten Klick und ziehst die Linie am Griff rechts.

Verlängern

Standard: nach rechts

Wohin die Linie über ihre Punkte hinaus läuft. Nach rechts gilt sie ab dem ersten Punkt, so wie gezeichnet. In beide Richtungen läuft sie auch nach links in die Vergangenheit: Dann siehst du, wo der Kurs sie früher schon berührt hat, und Replay und Chart zählen auch Kreuzungen vor dem ersten Punkt.

• nach rechts (Standard): Ab dem ersten Punkt, wie gezeichnet.
• in beide Richtungen: Auch vor dem ersten Punkt, bis zum Anfang des Charts.

Beispiel

Ein Ausbruch aus dem Kanal: Die untere Linie läuft durch zwei Tiefs, die obere parallel durch das Hoch dazwischen. Telegram meldet sich, sobald der Kurs den Kanal nach oben oder unten verlässt. Gezeichnet wird er im Chart mit drei Klicks.

So verbindest du die Bausteine:

1. Kerze (Kurs) → Trendkanal (Wert)
2. Kerze (Kurs) → Bereich (Wert)
3. Trendkanal (Unten) → Bereich (Unten)
4. Trendkanal (Oben) → Bereich (Oben)
5. Bereich (wahr/falsch) → Telegram (Auslöser)

Auf dem Board steht: steigt · 81.604 → 82.805 · Breite 1.690

Chain als JSON

Zum Ausprobieren kopieren und im Editor unter „Importieren“ einfügen. Der Import legt eine neue Chain an.

trendchannel.json

{
  "name": "Beispiel: Trendkanal",
  "version": 1,
  "nodes": [
    { "id": "c1", "type": "core.candle", "position": { "x": 40, "y": 40 }, "settings": { "pair": "BTC/USDT", "timeframe": "1h" } },
    { "id": "l1", "type": "core.trendchannel", "position": { "x": 260, "y": 40 }, "settings": { "time1": "2026-10-09T01:00:00Z", "value1": 81603.52, "time2": "2026-10-11T04:00:00Z", "value2": 82804.65, "offset": 1690 } },
    { "id": "g1", "type": "core.range", "position": { "x": 480, "y": 40 }, "settings": { "mode": "exits" } },
    { "id": "t1", "type": "core.telegram", "position": { "x": 700, "y": 40 }, "settings": {} }
  ],
  "edges": [
    { "from": "c1.close", "to": "l1.in" },
    { "from": "c1.close", "to": "g1.in" },
    { "from": "l1.lower", "to": "g1.lower" },
    { "from": "l1.upper", "to": "g1.upper" },
    { "from": "g1.out", "to": "t1.in" }
  ]
}

Ein- und Ausgänge

Verbinden lassen sich nur gleiche Typen: Zahlenreihe mit Zahlenreihe (runder Pin), Signal mit Signal (eckig), Nachricht mit Nachricht (Raute).

Richtung	Pin	Typ	Hinweis
Eingang	Wert	Zahlenreihe	Pflicht
Ausgang	Oben	Zahlenreihe	in der Einheit des Eingangs
Ausgang	Mitte	Zahlenreihe	in der Einheit des Eingangs
Ausgang	Unten	Zahlenreihe	in der Einheit des Eingangs

Gut zu wissen

• In Nachrichten heißen die Werte „obere Kanallinie“, „Kanalmitte“, „untere Kanallinie“.
• Findet sich in der Suche auch unter: trendkanal, kanal, parallel, zeichnen, ausbruch, seitwärts, linie.

Technische Angaben

Erste Linie wie bei der Trendlinie: Wert 1 + (Wert 2 − Wert 1) · (Eröffnung − Zeit 1) / (Zeit 2 − Zeit 1), linear in der Zeit; die zweite liegt um den Abstand darüber (plus) oder darunter (minus). Oben ist die höhere der beiden, Unten die tiefere, die Mitte liegt genau dazwischen. Vor dem ersten Punkt leer, außer in beide Richtungen, und ohne Wert am Eingang leer.

• Typ in der Chain: core.trendchannel · Version 1.0.0 · Kategorie-Schlüssel ind
• Einstellungen in der Chain: time1 (Punkt 1: Zeit), value1 (Punkt 1: Wert), time2 (Punkt 2: Zeit), value2 (Punkt 2: Wert), offset (Abstand der zweiten Linie), extend (Verlängern)
• Pins in der Chain: Eingang in · Ausgang upper, middle, lower
• Referenztests im Manifest: 4 (mit festen Kursdaten: 500 Kerzen zu 1h)
• Wie ein Baustein aufgebaut ist
