Pins verbinden

Video · 8 s · ohne TonVom Kurs-Pin der Kerze wird eine Verbindung zum RSI gezogen. Danach wird vom Ausgang des RSI ins Leere gezogen; ein Menü zeigt passende Bausteine, der Vergleich wird gewählt und hängt sofort richtig verbunden am RSI.

Verbindungen tragen Werte von einem Baustein zum nächsten, immer von einem Ausgang (rechts an der Karte) zu einem Eingang (links). So entsteht eine Chain von der Quelle bis zur Aktion.

Drei Arten von Pins

Form	Typ	Was durchfließt	Beispiel
rund	Zahlenreihe	eine Zahl pro Kerze	Kurs, RSI, EMA 200
eckig	Signal	wahr oder falsch pro Kerze	„RSI 14 unter 30“
Raute	Nachricht	ein Text mit Platzhaltern	Nachrichtenvorlage → Aktion

Verbinden lassen sich nur gleiche Typen. Aus einer Zahl wird ein Signal erst durch eine Bedingung wie Vergleich.

Verbinden

Drück auf einen Ausgang und zieh. Eine gestrichelte Linie folgt der Maus, passende Eingänge heben sich hervor.
Lass über einem Eingang los. Die Verbindung steht, und nach dem nächsten Test zeigt sie, ob ein Signal gerade wahr ist.

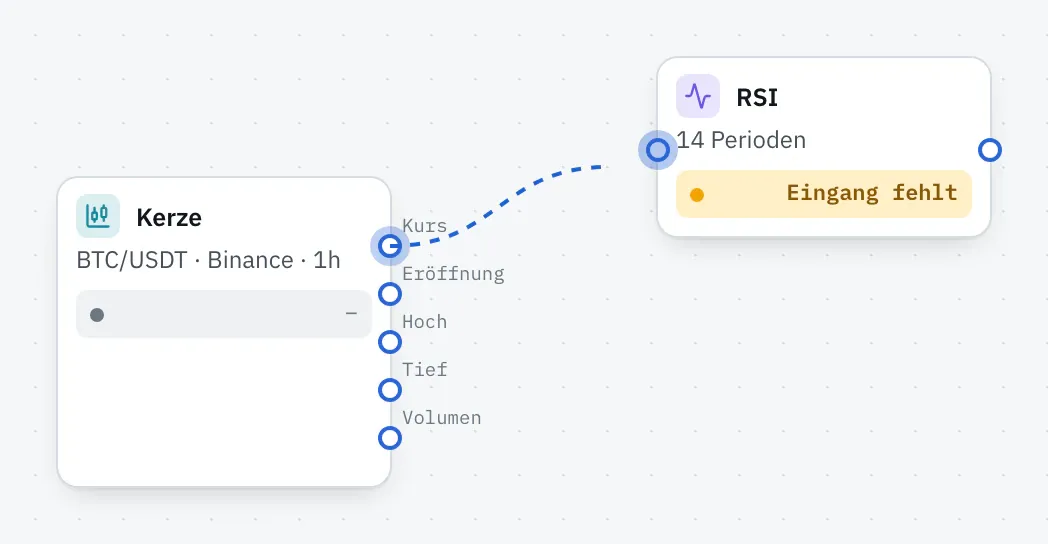

Eine gestrichelte Verbindung führt vom Pin „Kurs“ der Kerze zum Eingang des RSI. Der RSI zeigt noch „Eingang fehlt“.

Ein Ausgang darf zu beliebig vielen Eingängen führen, etwa der Kurs zugleich zum RSI und zum EMA. Jeder Eingang nimmt aber nur eine Verbindung.

Umhängen: Das Ende einer Verbindung greifen und auf einen anderen Eingang ziehen.
Entfernen: Verbindung anklicken und auf das ✕ in der Mitte klicken oder Entf drücken.

Schnell-Hinzufügen

Zieh von einem Ausgang ins Leere und lass los. Ein Menü zeigt nur Bausteine, die an diesen Ausgang passen. Ein Klick legt den Baustein ab und verbindet ihn.

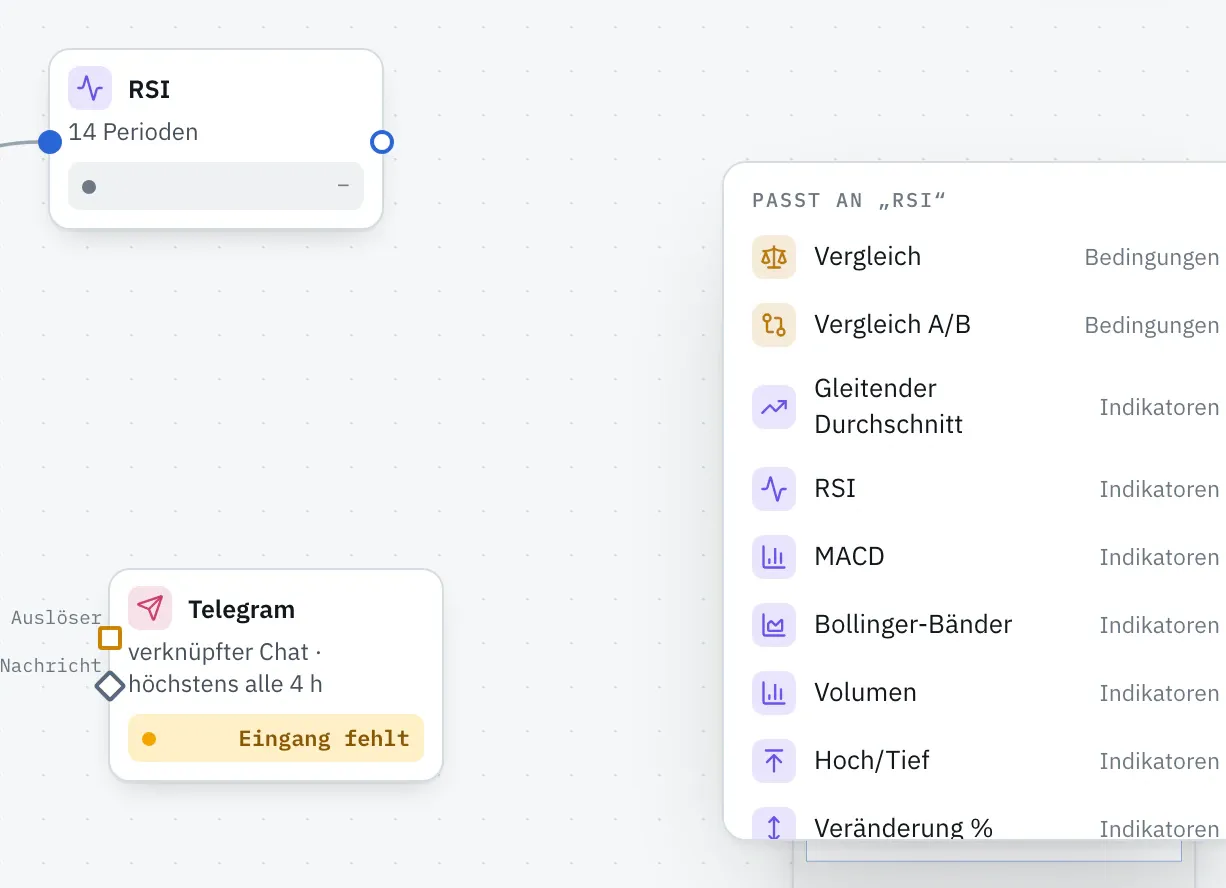

Menü „Passt an „RSI““ neben dem RSI mit Vergleich, Vergleich A/B, Gleitender Durchschnitt, RSI, MACD, Bollinger-Bänder, Volumen, Hoch/Tief und Veränderung %.

Mitwachsende Eingänge

UND und ODER haben mitwachsende Eingänge: Sind alle belegt, erscheint ein weiterer, bis zu acht. So kombinierst du beliebig viele Bedingungen.

Wenn eine Verbindung nicht geht

Der Editor lässt falsche Verbindungen gar nicht erst zu und sagt, warum.

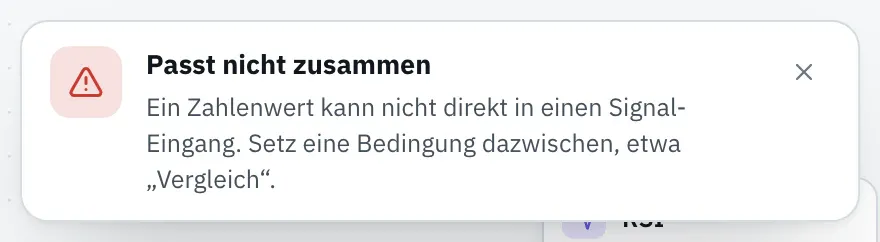

Meldung „Passt nicht zusammen: Ein Zahlenwert kann nicht direkt in einen Signal-Eingang. Setz eine Bedingung dazwischen, etwa „Vergleich“.“

Meldung	Bedeutet	Lösung
Passt nicht zusammen	Zahlenreihe auf einen Signal-Eingang oder umgekehrt	eine Bedingung dazwischen, etwa „Vergleich“
Eine Nachricht passt nur an den Eingang „Nachricht“ einer Aktion	Ausgang einer Nachrichtenvorlage auf etwas anderes	an „Nachricht“ von Telegram, Push, E-Mail oder Webhook hängen
Kreis erkannt	die Verbindung würde eine Schleife bilden	Chains laufen nur in eine Richtung
Nicht möglich	Baustein mit sich selbst verbunden
